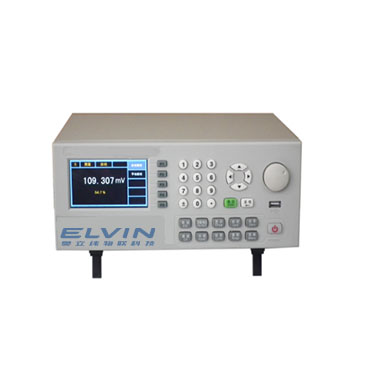

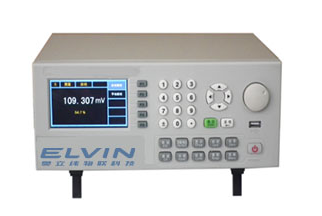

ELV-5016台式热工信号校验仪
台式校验仪，是一款开放式、创新型的台式校准仪器。实现了客户按需选择、避免浪费和随时的功能扩充，可最大限度的满足客户的需求。多种通讯方式（支持Rs232、Lan、USB、GPIB）可满足客户各种不同的应用需要。
产品特点
1. 显示屏：4.3英寸彩屏（分辨率480*272）。
2. 显示方式：2路
3. 输出方式：同时支持键入值、光标移位和旋钮调节三种形式。
4. 支持步进、阶跃、斜坡、定点输出等方式。
5. 提供多种接口函数，支持客户的二次开发。
6. 支持历史数据图形显示，多达5000点/信号的数据存贮记忆功能。
7. 支持模块间逻辑条件反应，响应速度：100ms，与外部I/O口的响应速度：20µs。
8. 可根据需要选配APSL型高精度智能压力模块实现压力测量。
9. 通信方式：标准配置RS232、LAN、USB Host，可选配置GPIB，通信协议免费提供。
10. 供电方式：220 V.AC ±10%，50HZ。
11. 产品尺寸：310mm×140mm×265mm（宽×高×深）
热工多信号输出 | 支持电流、电压、电阻、频率、热电阻（4种）、热电偶（8种）的输出，准确度0.05% | 2W | |
热工多信号测量 | 支持电流、电压、电阻、频率、热电阻（4种）、热电偶（8种）的测量，准确度0.05% | 1W |
备注：单机上所有信号板卡的总功耗应≤20W。
测量技术指标
型号 | 功能 | 量程（分辨力） | 精度（读数%+量程%） | |||
热工多信号测量 | 电压测量 | -200～200 mV （0.001mV） | 0.05 + 0.005 | |||
-2～2 V （0.00001V） | ||||||
-10～10 V （0.0001V） | ||||||
-100～100 V （0.001V） | ||||||
电阻测量 | 0～450 Ω （0.01Ω） | |||||
420～4500 Ω （0.1Ω） | ||||||
电流测量 | -24～24 mA （0.0001mA） | |||||
环路电流 | 0 ～24 mA （0.0001mA） | |||||
频率测量 | 1～100 Hz （0.0001Hz） | 0.01 + 0.005 | ||||
100 ～1000 Hz （0.001Hz） | ||||||
1k～10k Hz （0.00001kHz） | ||||||
10k～100 kHz （0.0001kHz） | ||||||
环路电源：24V ±0.5V（环路电流）； 电阻测量指4线测量，2线、3线测量需另加0.02Ω的误差； 频率测量灵敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V； 波形：方波，其他波形的误差需另加5个计数，可直接测量市电频率； 温度范围：18℃ ～ 28℃； | ||||||
分度号 | 量程 | 分辨力 | 精度（℃） | |||
J | -200℃～0℃ 0℃～1200℃ | 0.1℃ | 1.5℃ 1.0℃ | |||
K | -200℃～0℃ 0℃～1370℃ | 0.1℃ | 1.8℃ 1.2℃ | |||
T | -200℃～0℃ 0℃～400℃ | 0.1℃ | 1.8℃ 1.2℃ | |||
E | -200℃～0℃ 0℃～950℃ | 0.1℃ | 1.5℃ 1.0℃ | |||
R | -20℃～0℃ 0℃～500℃ 500℃～1750℃ | 0.1℃ | 4℃ 2.5℃ 2℃ | |||
S | -20℃～0℃ 0℃～500℃ 500℃～1750℃ | 0.1℃ | 4℃ 2.5℃ 2℃ | |||
B | 600℃～800℃ 800℃～1000℃ 1000℃～1800℃ | 0.1℃ | 3.5℃ 2.5℃ 2℃ | |||
N | -200℃～0℃ 0℃～1300℃ | 0.1℃ | 2.0℃ 1.2℃ | |||
此表中的误差不含冷端补偿温度的误差。 自动冷端温度补偿范围：0℃～50℃, 精度：0.5℃。 | ||||||
热电阻指标
分度号 | 量程 | 分辨力 | 精度（℃） |
Pt100 | -200℃～850℃ | 0.1℃ | 0.7 |
Pt1000 | -200℃～650℃ | 0.1℃ | 0.3 |
Cu50 | -50℃～150℃ | 0.1℃ | 0.8 |
Cu100 | -50℃～150℃ | 0.1℃ | 0.4 |
输出技术指标
型号 | 功能 | 量程（分辨力） | 精度（读数%+量程%） | |||
热工多信号输出 | 电压输出 | -15～200 mV （0.001mV） | 0.05 + 0.005 | |||
0～12 V （0.0001V） | ||||||
电阻输出 | 1～450 Ω （0.01Ω） | 0.05 + 0.01 | ||||
420～4500 Ω （0.1Ω） | ||||||
电流有源输出 | 0 ～24mA （0.0001mA） | 0.05 + 0.005 | ||||
电流无源输出 （模拟变送器） | 0 ～24mA （0.0001mA） | |||||
频率输出 | 0～200 Hz （0.001Hz） | 0.01 + 0.005 | ||||
0～2 kHz （0.00001kHz） | ||||||
0～20 kHz （0.0001kHz） | ||||||
电压输出最大负载：1mA或1kΩ，按负载轻的，允许容性负载； 电流输出最大负载电压：20V，相当于20mA电流在1000Ω负载电阻上的电压； 频率输出：方波，50%占空比，输出幅值0.1V～10.0V可调； 电阻输出激励电流范围： 400Ω：0.2mA～4.0mA； 4000Ω：0.05mA～0.4mA； 温度范围：18℃ ～ 28℃； | ||||||
分度号 | 量程 | 分辨力 | 精度（℃） | |||
J | -200℃～0℃ 0℃～1200℃ | 0.1℃ | 1.5℃ 1.0℃ | |||
K | -200℃～0℃ 0℃～1370℃ | 0.1℃ | 1.8℃ 1.2℃ | |||
T | -200℃～0℃ 0℃～400℃ | 0.1℃ | 1.8℃ 1.2℃ | |||
E | -200℃～0℃ 0℃～950℃ | 0.1℃ | 1.5℃ 1.0℃ | |||
R | -20℃～0℃ 0℃～500℃ 500℃～1750℃ | 0.1℃ | 4℃ 2.5℃ 2℃ | |||
S | -20℃～0℃ 0℃～500℃ 500℃～1750℃ | 0.1℃ | 4℃ 2.5℃ 2℃ | |||
B | 600℃～800℃ 800℃～1000℃ 1000℃～1800℃ | 0.1℃ | 3.5℃ 2.5℃ 2℃ | |||
N | -200℃～0℃ 0℃～1300℃ | 0.1℃ | 2.0℃ 1.2℃ | |||
此表中的误差不含冷端补偿温度的误差。 自动冷端温度补偿范围：0℃～50℃, 精度：0.5℃。 | ||||||
热电阻指标
分度号 | 量程 | 分辨力 | 精度（℃） |
Pt100 | -200℃～850℃ | 0.1℃ | 0.7 |
Pt1000 | -200℃～650℃ | 0.1℃ | 0.3 |
Cu50 | -50℃～150℃ | 0.1℃ | 0.8 |
Cu100 | -50℃～150℃ | 0.1℃ | 0.4 |
